Earthing हे विद्युत system चे सर्वात महत्त्वाचे आणि त्याच वेळी सर्वात दुर्लक्षित अंग आहे. एक नीट earthing म्हणजे fault current ला सुरक्षित मार्ग, equipment body वर voltage build-up नाही, RCCB ने योग्य trip आणि शेवटी - माणसाचा जीव वाचतो.
दुर्दैवाने छ. संभाजीनगर (औरंगाबाद), वाळूज MIDC आणि residential areas मध्ये आम्ही audits दरम्यान वारंवार पाहतो की earthing "केले" असले तरी ते technically valid नसते. ही guide अशा ९ सामान्य चुका आणि IS 3043:2018 नुसार त्यांचे योग्य उपाय दाखवते.
१. RCC च्या Steel Bar ला Ground Wire जोडणे
ही सर्वात धोकादायक आणि दुर्दैवाने सर्वात सामान्य चूक आहे. नवीन बांधकाम सुरू असताना electrician किंवा contractor ground wire बांधकामातील RCC steel rebar ला जोडतो आणि सांगतो "बिल्डिंग चे steel च earthing आहे, वेगळ्या pit ची गरज नाही."
हे चूक का आहे:
- RCC structure मधले rebars एकमेकांना welding ने नाहीत - फक्त binding wire ने जोडलेले आहेत. Electrical continuity unreliable आहे. एका rebar पासून दुसऱ्या rebar पर्यंत actual resistance अनेक ohms असू शकते.
- Concrete हे insulating आहे. Steel concrete मध्ये embedded असल्याने पुरेसा soil contact नाही - earth resistance predictable नाही.
- RCC rebar ला access नाही - earth pit कधी open करून तपासायची? Resistance कधी मोजायची? Salt-charcoal कधी refill? - कधीच नाही.
- Lightning strike किंवा major fault आला तर huge current rebars मधून वाहतो - concrete cracking, expansion, धोकादायक voltage gradients तयार होतात. इमारतीच्या structural integrity ला धोका.
- Rebar earthing IS 3043 आणि National Electrical Code 2023 नुसार अधिकृत मान्य नाही. Insurance claim किंवा audit च्या वेळी ही चूक धरली जाते.
योग्य उपाय: कोणत्याही नवीन घर, hotel किंवा कारखान्यासाठी dedicated earth pit करा. Copper plate / GI plate / pipe electrode, salt + charcoal layering, chamber cover आणि resistance verification असलेली proper earth pit - हाच एकमेव acceptable पर्याय आहे.
२. एकाच Earth Pit वर अनेक Heavy Loads
Old wiring घरांमध्ये आणि लघु कारखान्यांमध्ये आम्ही पाहतो की एकाच earth pit ला घराचा main panel, generator, motor, lightning arrester, washing machine, AC - सर्व जोडलेले असतात.
- Different loads चे fault currents एकाच path मध्ये overlap करतात - protection coordination बिघडते.
- Generator + lightning arrester ची earth एकच असेल तर lightning strike च्या वेळी generator panel वर huge voltage spike जाऊन electronics उडतात.
- Single pit overloaded - resistance वाढते, sensitivity कमी होते.
योग्य उपाय: IS 3043 नुसार किमान 3 separate earth pits असाव्यात - एक body earthing (equipment), एक neutral / system earthing, आणि एक lightning protection साठी. प्रत्येकाची resistance स्वतंत्र असावी.
३. Salt आणि Charcoal Layering न करणे
Earth pit खणून फक्त pipe / plate टाकून माती परत भरली जाते - ही शॉर्टकट चूक आहे.
- Salt soil conductivity वाढवते आणि moisture retain करते.
- Charcoal long-term moisture retention आणि stable contact देते.
- IS 3043 मध्ये specified layering: alternate layers of salt (किमान 12.5 kg) and charcoal (10 kg) around the electrode, अंतिम layer maintenance soil.
- Pit chamber (cement ring) टॉपवर बसवली पाहिजे - refilling साठी access मिळतो.
योग्य उपाय: उन्हाळ्यापूर्वी salt-charcoal refill आणि पाणी ओतण्याची system ठेवा. Earth pit ची layering ही one-time activity नाही - ती ongoing maintenance आहे.
४. Earth Pit ची Resistance कधीच न मोजणे
"Earthing केले" म्हणजे काम संपले - हा गैरसमज सर्वात महाग पडतो. Earth pit ची resistance मोजल्याशिवाय ते कार्यरत आहे का हे कुठेही दिसत नाही.
- Earth-resistance tester (Megger / Kyoritsu / Fluke) ने प्रत्येक 6 महिन्यांनी reading घ्यावी.
- Industrial / commercial: 1 ohm पेक्षा कमी अपेक्षित.
- Residential: 3-5 ohm पेक्षा कमी acceptable.
- Lightning arrester pit: 2 ohm पेक्षा कमी essential.
- Reading log ठेवा - trend over time दिसते आणि degradation आधीच ओळखता येते.
५. Body Earth आणि Neutral एकत्र करणे (Bonding चूक)
Old 2-pin to 3-pin convert करताना electrician socket च्या back side ला neutral wire ने earth pin जोडतो, "earth bypass" करून. हे अत्यंत धोकादायक आहे.
- Neutral मध्ये fluctuation किंवा break आली की equipment body थेट live होऊ शकते.
- RCCB function बिघडते कारण neutral leakage RCCB ला trip करत नाही.
- IS 732 आणि NEC 2023 नुसार neutral आणि earth फक्त main panel (substation/incomer) ला bond करावेत - downstream कुठेच नाही.
योग्य उपाय: प्रत्येक socket ला actual earth wire खऱ्या earth pit पर्यंत वेगळी असावी. Old wiring असेल तर rewiring करताना dedicated earth wire add करा.
६. Earth Wire ची Size कमी ठेवणे
Earth wire चे cross-section कधीही circuit च्या phase wire पेक्षा कमी नसावे.
- IS 3043 साधारणपणे phase ≤ 16 mm² तर earth = phase size, phase 16-35 mm² तर earth किमान 16 mm², phase > 35 mm² तर earth = phase/2.
- Heavy motor किंवा industrial load साठी पातळ earth wire म्हणजे fault current handle होत नाही - wire जळतो आणि earthing बंद पडते (आणि कुणाला कळत नाही).

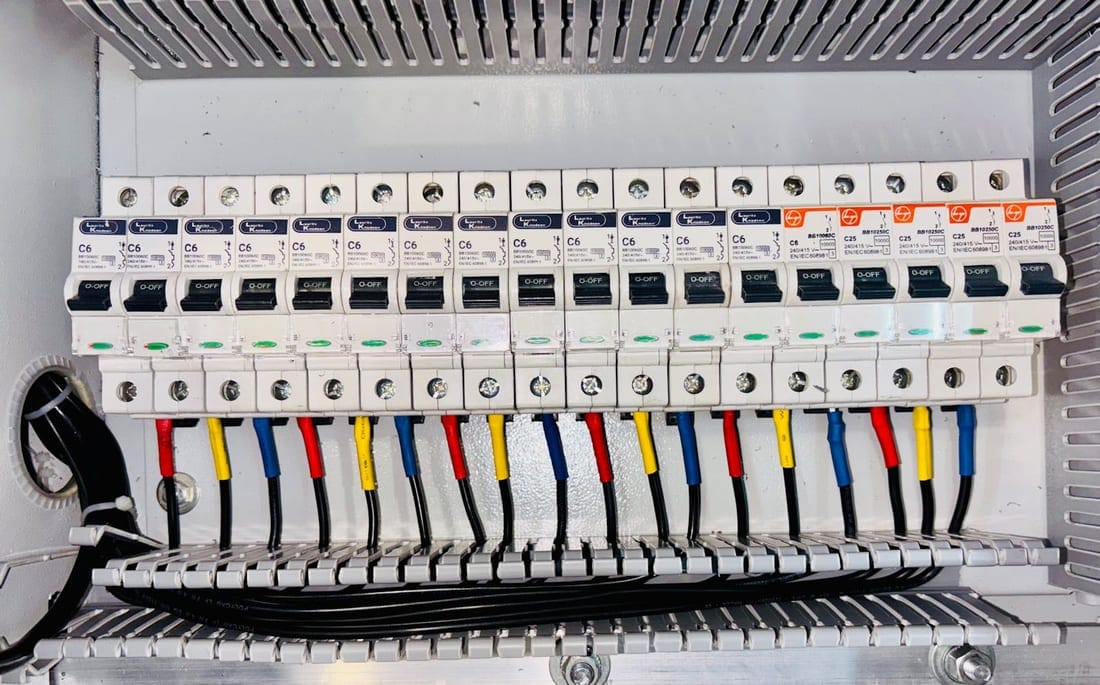

- Earth wire green किंवा green-yellow colour coded असावी - IS नुसार standard.
७. Earth Pit Chamber Cover नसणे / Access नसणे
- Earth pit जमिनीत बुजवून टाकली असेल तर resistance कधी मोजणार? Refill कधी होणार?
- Concrete cement chamber (PVC किंवा cast iron cover) सह pit accessible असावी.
- Chamber inside कोरडे नसून watered असावे - pit dry होणे म्हणजे contact loss.
८. Lightning Arrester ची Earth Common करणे
ही चूक खूप sensitive electronic equipment असलेल्या ठिकाणी (server room, hospital, hotel ERP system) मोठा accident घडवते.
- Lightning strike च्या वेळी microsecond मध्ये thousands of amps discharge होतात. ही energy common earth वर असेल तर सर्व electronic devices ना voltage spike जातो.
- Lightning arrester ची earth physically separate आणि at least 5 m दूर इतर earth pits पासून असावी.
- IS 3043 आणि IEC 62305 ची recommendations follow करावी.
९. Equipment Body पासून Earth Bus पर्यंत Continuity न तपासणे
Earth pit perfect असली तरी machine, motor, fridge च्या body पासून ते earth bus पर्यंत physical wire connection चालू नसेल तर सर्व meaningless आहे.

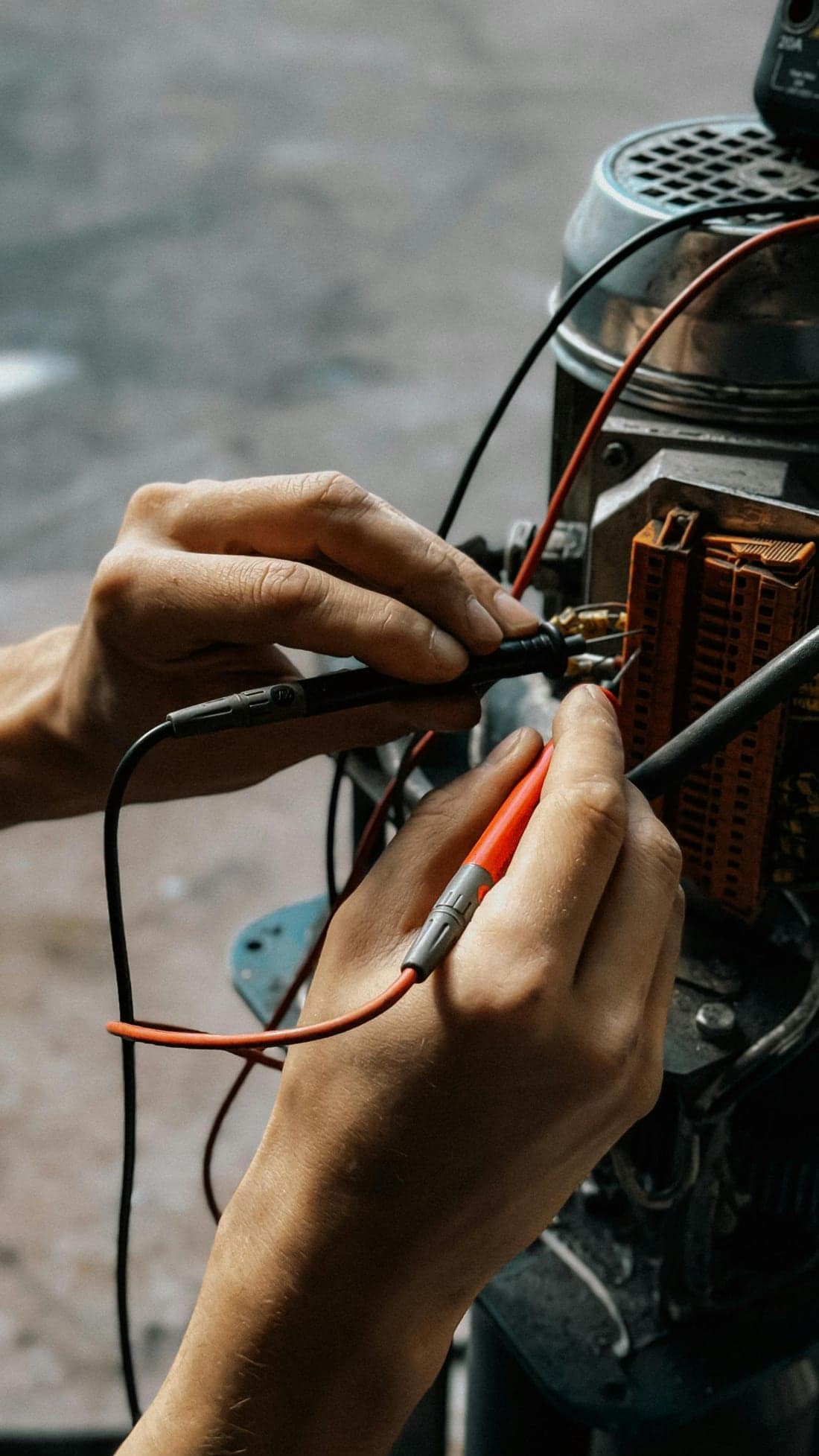

- Multimeter च्या continuity mode वर body आणि earth bus मधले resistance 1 ohm पेक्षा कमी असावे.
- Cable lug crimping जर loose किंवा corroded असेल तर continuity break होते.
- Old installations मध्ये earth wire तुटलेली असू शकते - विशेषतः जिथे rats access आहे.
IS 3043 आणि NEC 2023 Compliance - Quick Reference
- Earth pit electrode: copper plate / GI plate / pipe electrode.
- Salt-charcoal layering as specified in IS 3043:2018.
- Resistance: industrial < 1 ohm, residential < 5 ohm, lightning < 2 ohm.
- Separate pits: body earth, system / neutral earth, lightning arrester earth.
- Periodic measurement आणि records - 6-monthly recommended.
- Earth wire green / green-yellow color coded, proper size.
- Chamber cover आणि access maintained.
Shaats Electrical Earthing Audit
छ. संभाजीनगर (औरंगाबाद), वाळूज MIDC, चिकलठाणा आणि शेंद्रा MIDC मध्ये जर तुमच्या premises ची earthing कधीच audited नसेल - विशेषतः जर अनेक वर्षांपूर्वी install केली असेल - तर एक professional earthing audit करून घ्या.
- Senior BE Electrical engineer च्या supervision खाली प्रत्येक earth pit ची resistance measurement.
- Lightning arrester earth ची independent verification.
- Equipment body continuity check (multimeter + visual inspection).
- Earth wire size आणि color compliance verification.
- Written report including IS 3043 / NEC 2023 compliance status आणि recommended corrective actions.
Earthing ही नंतर लक्षात येणारी गोष्ट नाही - कारण नंतर लक्षात येते तेव्हा accident घडलेला असतो. WhatsApp किंवा फोन वर आम्हाला संपर्क करा - आम्ही audit visit ठरवू.
