घराची Distribution Board (DB) उघडली की MCB, RCCB, Isolator, SPD - अशी अनेक उपकरणे दिसतात. प्रत्येकाचे वेगळे काम, वेगळी rating आणि वेगळी जागा. यातला एक चुकीच्या ठिकाणी असेल किंवा चुकीच्या rating चा असेल तर एकतर appliance जळतो किंवा सुरक्षा बिघडते.
ही guide घरगुती DB मधील प्रत्येक protective device - काय आहे, कसे काम करते, फरक काय, आणि घराच्या लोडसाठी कसे निवडावे - हे plain Marathi मध्ये समजावून देते. Shaats Electrical च्या engineering team च्या residential audits मधून हा content तयार झाला आहे.
१. MCB (Miniature Circuit Breaker)
MCB म्हणजे एक automatic switch जो overload किंवा short circuit झाल्यास circuit बंद करतो. Fuse चा modern, resettable पर्याय.
MCB चे काम
- Overload protection: rated current पेक्षा जास्त load सतत वाहत असेल तर thermal element गरम होऊन trip होतो.
- Short circuit protection: instant high current झाल्यास magnetic element instantly (milliseconds मध्ये) trip करतो.
- Reset करण्यासाठी फक्त switch वर ढकलावे - fuse सारखे wire बदलावे लागत नाही.
MCB ची Ratings
- Current rating: 6A, 10A, 16A, 20A, 25A, 32A, 40A ही common ratings. घरगुती lighting साठी 6A किंवा 10A, सॉकेटसाठी 16A, AC / geyser साठी 20A किंवा 32A.
- Breaking capacity (kA): घरगुती साठी सामान्यपणे 10 kA sufficient.
- Pole configuration: SP (single pole) phase only, DP (double pole) phase+neutral, TPN (three-phase + neutral) industrial.
MCB Type Curves - B, C, D
- Type B (3-5x rated): Resistive loads - heaters, lighting, simple appliances.
- Type C (5-10x rated): Mild inductive loads - motors, ACs, mixer, washing machine. घरगुती DB साठी standard.
- Type D (10-20x rated): High inrush loads - transformers, large motors, X-ray. Industrial use.
सामान्य चुका
- AC ला 6A MCB बसवणे - startup current जास्त असल्याने nuisance tripping.
- संपूर्ण घराला एकच 32A MCB - overload होऊनही trip नाही, fire risk.
- Type B MCB AC साठी वापरणे - motor inrush ला trip होते.
- स्वस्त unbranded MCB - ISI mark नसलेले, breaking capacity unverified.
२. Fuse - आजही relevant आहे का?
Fuse हे जुने protection device - एक मेटल wire जो जास्त current आला की वितळून circuit तोडतो. Old wiring घरांमध्ये अजूनही दिसते, पण आधुनिक installations साठी MCB ने replace झालेले आहे.
Fuse चे प्रकार

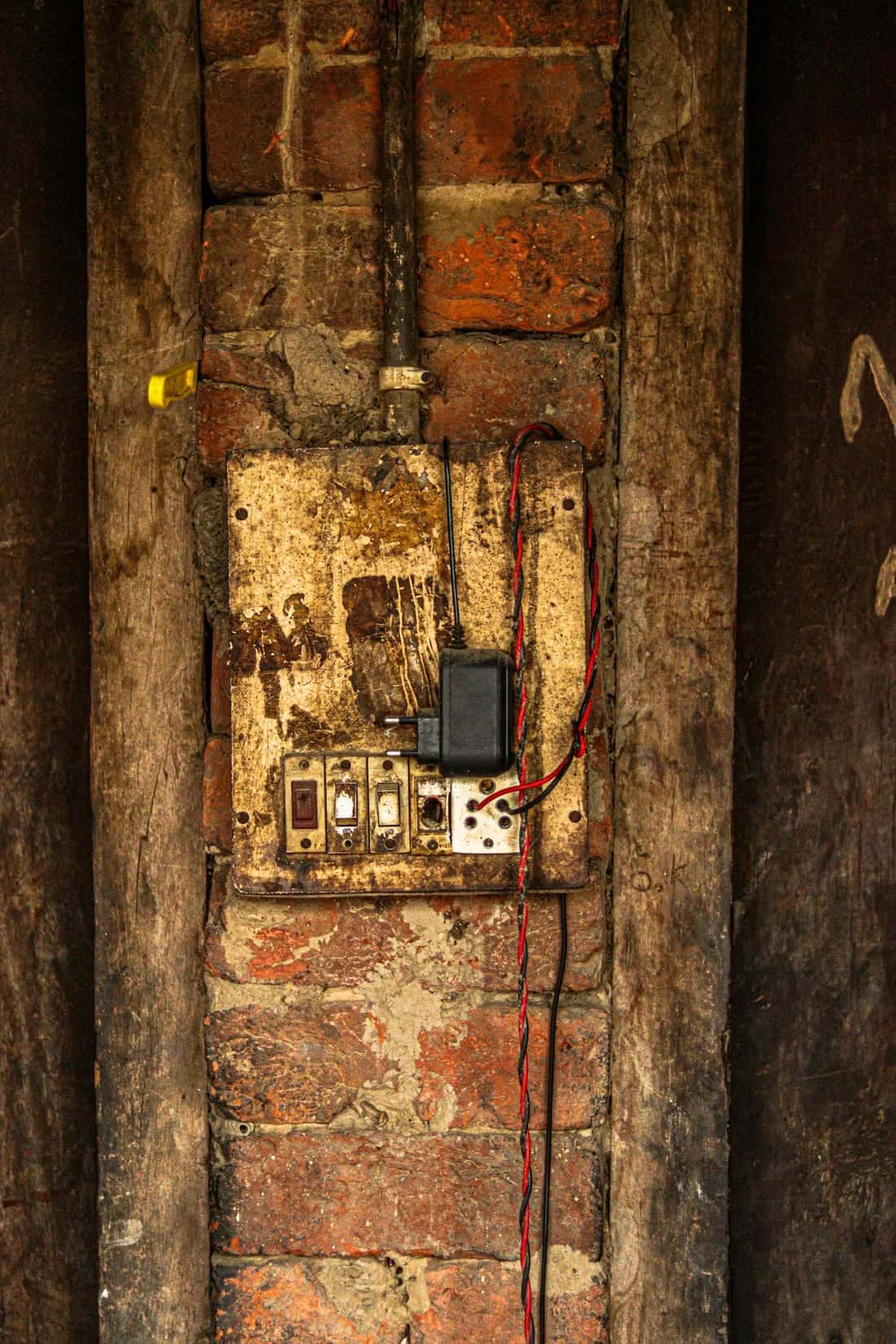

- Rewireable (kit-kat) fuse: Old porcelain holder + manual fuse wire. Nuisance, manual replacement, unsafe. Avoid.
- HRC (High Rupturing Capacity) fuse: Sealed cartridge, sand-filled, very fast operation. Industrial / incomer-side protection साठी अजूनही relevant.
MCB vs Fuse - Quick Comparison
- Reusability: MCB resettable, fuse one-time use.
- Response time: MCB consistent, fuse depends on wire condition.
- Safety: MCB has cover, fuse exposes live parts during replacement.
- Cost: Fuse cheaper initially, MCB cheaper long-term.
- शिफारस: घरगुती installation मध्ये fuse replace करून MCB ने upgrade करा.
३. Isolator - Protection नाही, Disconnection साठी
Isolator हे protective device नाही. हे फक्त circuit ला सुरक्षित manually disconnect करण्यासाठी आहे - कोणत्याही trip mechanism शिवाय.
Isolator का गरजेचे?
- MCB trip झाला तरी circuit electrically isolate होतोच असे नाही - internal arc, contact welding शक्य.
- Maintenance, repair, modification करण्यापूर्वी positive disconnection साठी isolator आवश्यक.
- Main DB चा incoming isolator हे safety standard आहे - utility power line वरून येणारी supply manually तोडण्यासाठी.
Isolator vs MCB
- MCB = overload + short circuit protection (automatic).
- Isolator = manual on/off switch only (no protection).
- दोघे एकमेकांना replace करत नाहीत - दोघे आवश्यक.
४. RCCB / ELCB - जीव वाचवणारे Device
RCCB (Residual Current Circuit Breaker) किंवा ELCB (Earth Leakage Circuit Breaker) हे life-saving device आहे. हे electric shock आणि ground fault पासून संरक्षण देते.
RCCB काय करते
- Phase आणि neutral wires मध्ये imbalance (leakage) detect करते.
- Leakage 30 mA पेक्षा जास्त गेली की milliseconds मध्ये circuit trip करते.
- हाताला shock लागण्याआधी RCCB trip होऊन circuit बंद होते - म्हणून जीव वाचतो.
RCCB Sensitivity
- 30 mA: घरगुती standard. Bathroom, kitchen, wet areas साठी essential.
- 100-300 mA: Industrial / agricultural - protect against fire risk from leakage.
- घरात किमान एक 30 mA RCCB main DB मध्ये बसवलेला असावा.
RCCB चे test button - दर महिन्याला
- प्रत्येक RCCB ला test button असतो. महिन्यातून एकदा दाबा - instantly trip झाला पाहिजे.
- Trip नाही झाला तर RCCB faulty आहे - replace करा. Old / unused RCCB silently fail होऊ शकतात.
सामान्य चुका
- Wet areas साठी RCCB नसणे (geyser, washing machine, bathroom sockets).
- RCCB nuisance trip होतो म्हणून त्याला bypass करणे - जीवघेणे.
- RCCB चा neutral chain मध्ये break असणे - RCCB कधीच trip नाही.
५. SPD (Surge Protective Device)
Lightning किंवा grid spike मुळे sensitive electronics (TV, AC, fridge, computer) जळणे - हे SPD थांबवते.
- Type 1 SPD: lightning direct strike protection (substation, incomer).
- Type 2 SPD: घरगुती DB साठी standard - switching spikes, indirect lightning.
- Type 3 SPD: appliance-level, fine protection.
- SPD चे visual indicator green असला पाहिजे - red झाला तर SPD spent आहे, replace करा.
Quick comparison - कोणते device कशासाठी
एका नजरेत पाचही protective devices - प्रत्येकाचे मुख्य काम, ते कशापासून संरक्षण देते आणि घरगुती DB मध्ये कुठे बसते:
| Device | Main job | Protects against | Typical home choice |
|---|---|---|---|
| MCB | Automatic switch that trips on overload or short circuit | Overload, short circuit | 6-32A, Type C, 10 kA |
| Fuse | One-time metal link that melts on overcurrent | Overload, short circuit (legacy) | HRC on incomer; replace kit-kat with MCB |
| Isolator | Manual on/off disconnection only (no protection) | Nothing - gives safe positive isolation | DP incomer isolator |
| RCCB / ELCB | Trips on earth leakage / phase-neutral imbalance | Electric shock, earth-leakage fire | 30 mA sensitivity |
| SPD | Diverts voltage surges to earth | Lightning and grid surges that burn electronics | Type 2 at the main DB |
Typical घरगुती DB Layout - Recommended
Shaats Electrical recommends खालील sequence (top-to-bottom):
- Incomer Isolator (DP) - मानवी access साठी manual disconnection.
- Main MCB (DP, 40-63A) - total house current rating नुसार.
- SPD (Type 2) - DB enter होणाऱ्या surge protection.
- RCCB (30 mA, 4-pole or DP) - संपूर्ण घरगुती leakage protection.
- Sub-circuit MCBs (SP, Type C): lighting circuit (10A), socket circuit (16A), AC dedicated (20A), geyser dedicated (16-20A), kitchen high-power (20A), motor / borewell pump (20-25A).
निवडताना लक्षात ठेवा
- सर्व devices ISI mark असलेले - स्वस्त unmarked टाळा.
- Branded manufacturers (Havells, ABB, Legrand, Schneider, L&T, Siemens, Polycab) - warranty आणि genuine breaking capacity.
- Online unbranded MCB - counterfeit risk.
- DB box ची IP rating (residential indoor साठी IP20-44, बाहेरील साठी IP55+).
- Sub-circuit चे labels clear असावेत - कुठला MCB कुठल्या room चा हे लिहावे.
